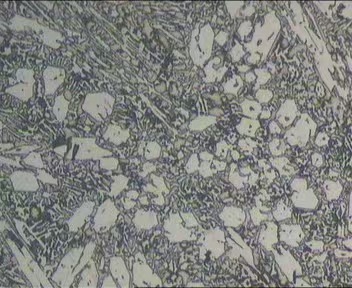

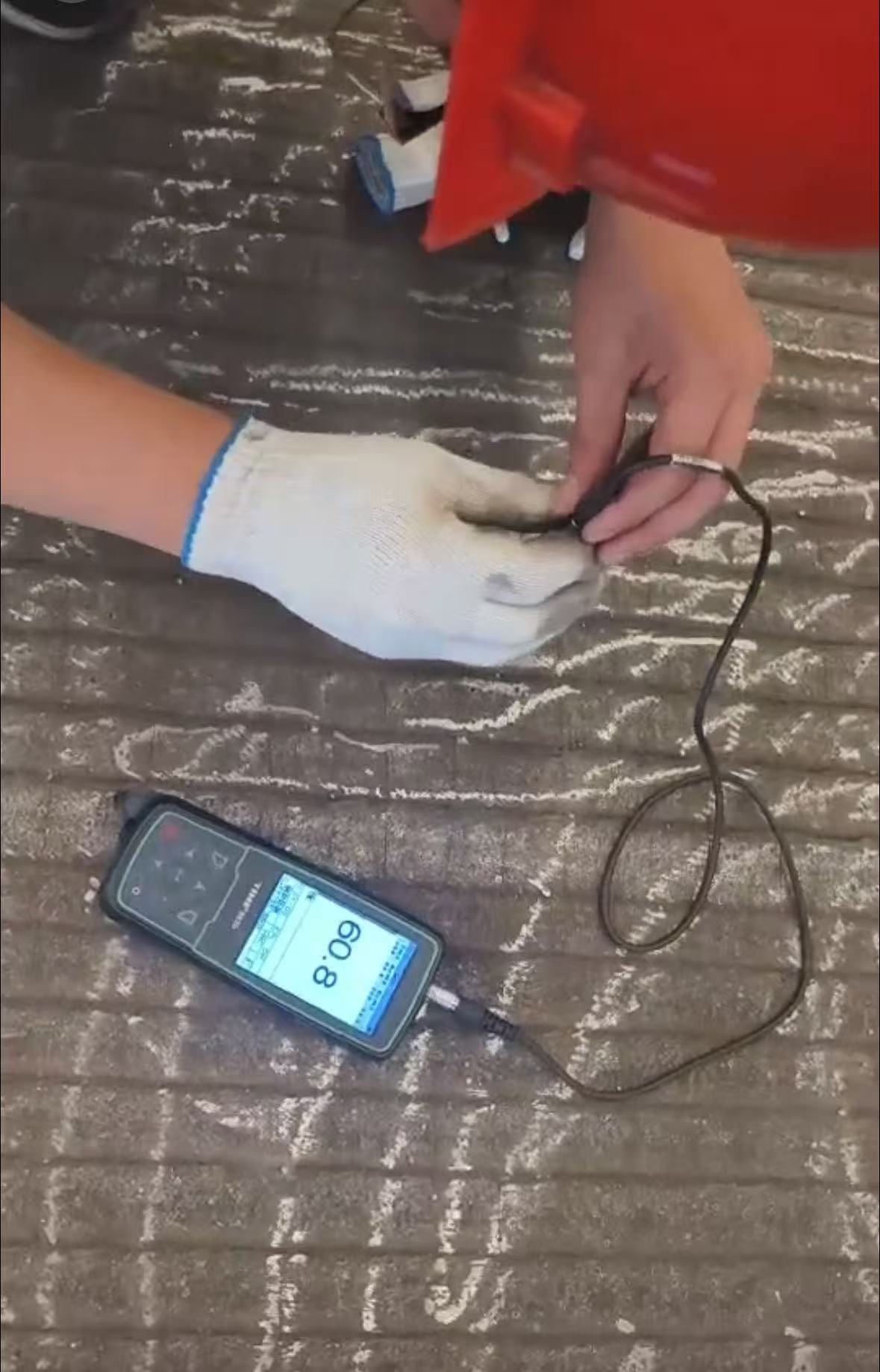

Lapisan tahan haus terutamanya terdiri daripada aloi kromium, dengan unsur pengaloian tambahan seperti mangan, molibdenum, niobium dan nikel. Dalam struktur metalografi, karbida diagihkan secara berserabut, dengan arah gentian berserenjang dengan permukaan. Kekerasan mikro karbida boleh mencapai HV1700-2000 atau lebih tinggi, dan kekerasan permukaan boleh mencapai HRC58-62. Karbida aloi mempunyai kestabilan yang kuat pada suhu tinggi, mengekalkan kekerasan yang tinggi, dan juga mempamerkan rintangan pengoksidaan yang sangat baik, membolehkannya berfungsi dengan sempurna pada suhu sehingga 500°C.
